业务数据梳理¶
本项目的业务数据和日志数据是用同一个 jar 包生成的。可借助EZDML这款数据库设计工具，来辅助我们梳理复杂的业务表关系。
下载地址：http://www.ezdml.com/download_cn.html

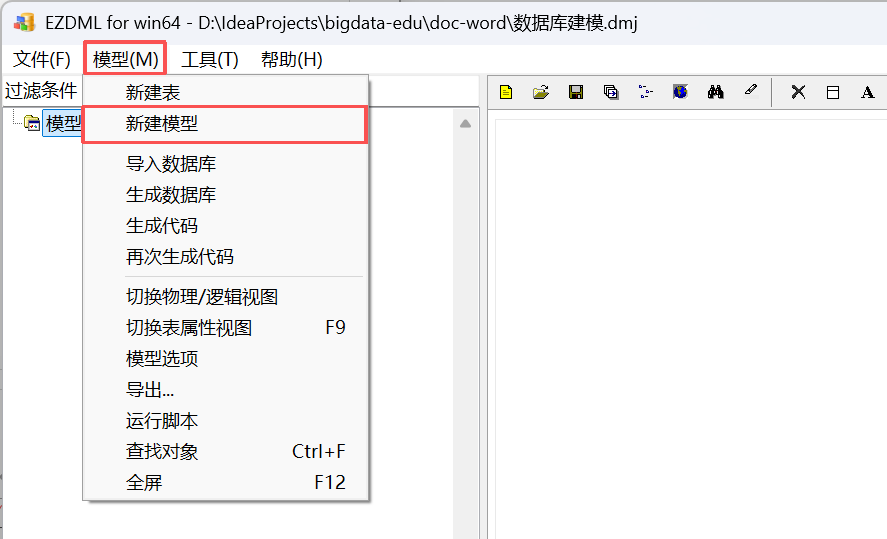

新建模型¶

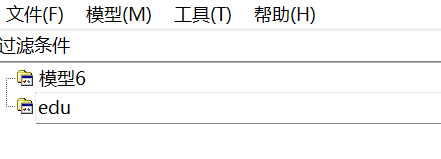

命名模型¶

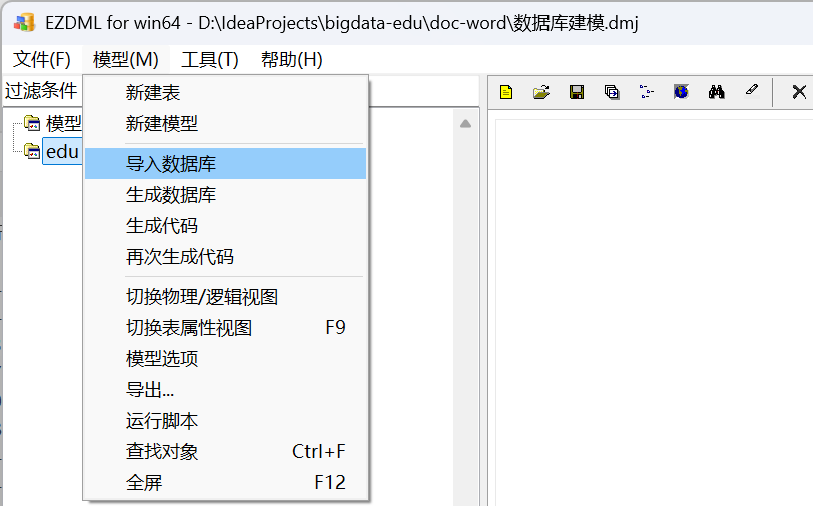

导入数据库¶
点击图标，选中模型；在菜单栏，点击”模型“，选择”导入数据库“。

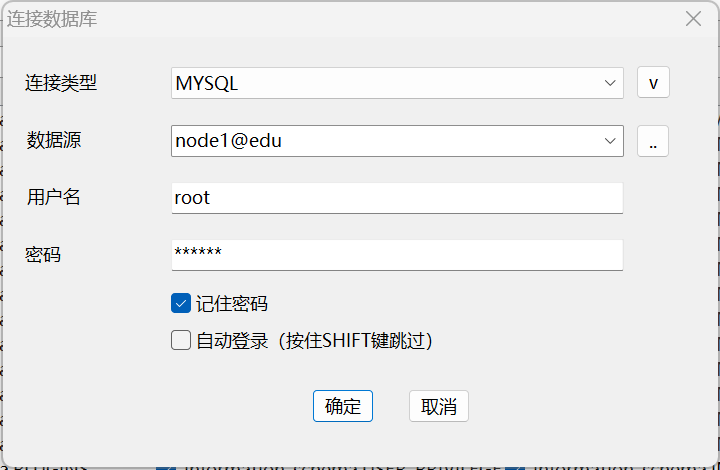

配置数据库连接¶
已在hosts文件中配置node1的地址映射。如未配置，也可直接使用MySQL Server所在节点的IP。
Windows Hosts配置（管理员权限）¶
-
按
Win + R→ 输入notepad→ Ctrl + Shift + Enter（管理员运行） -
记事本 → 文件 → 打开 → 粘贴路径：
-
添加地址映射，如：
- 修改后直接保存即可。

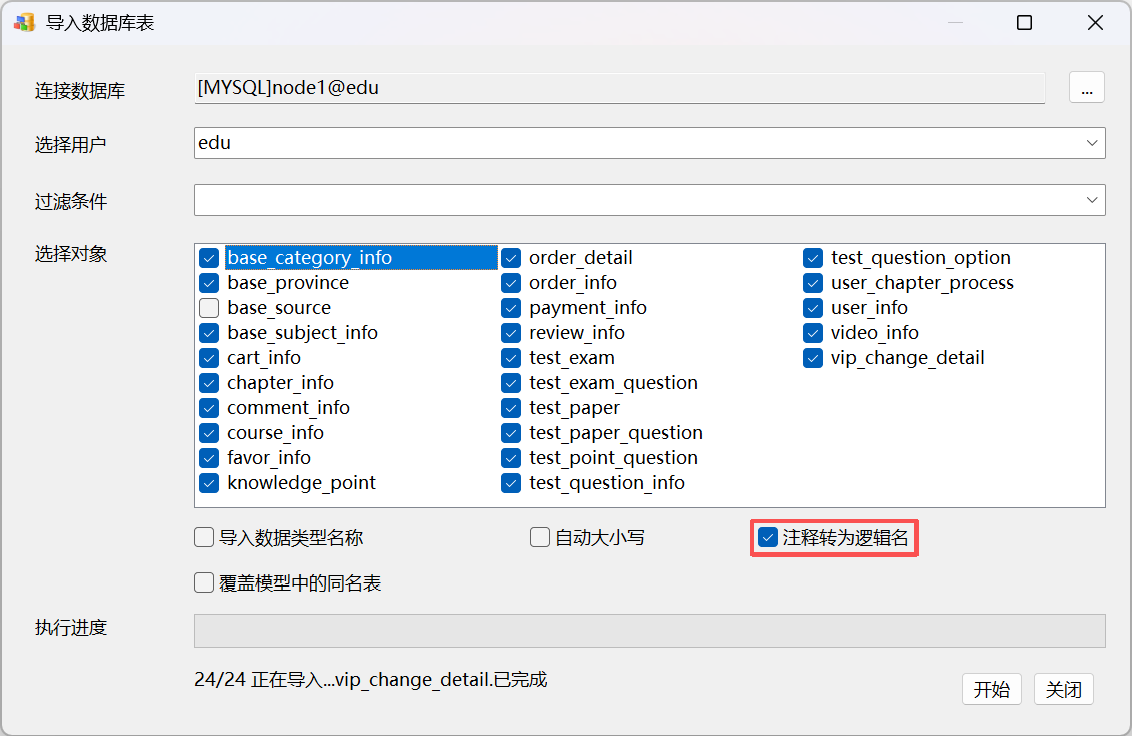

选择导入的表¶

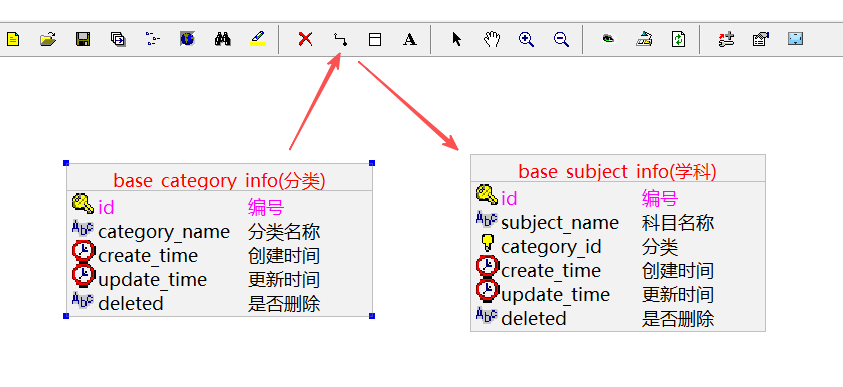

建立表关系¶
点击选中主表（主键所在的表），点击连接按钮，再点击从表。

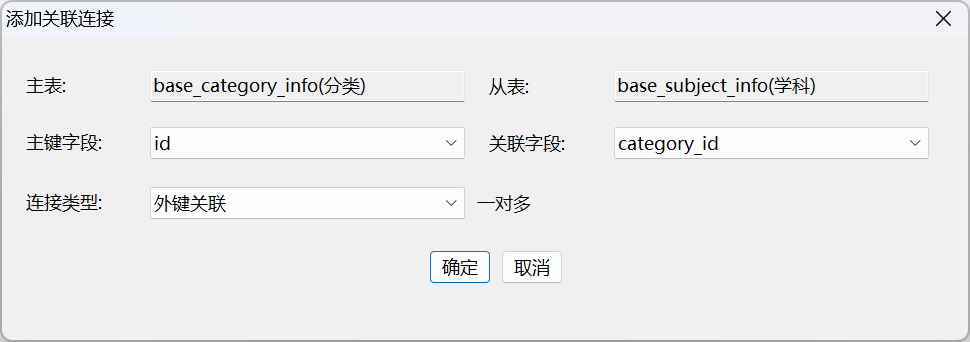

配置连接条件¶

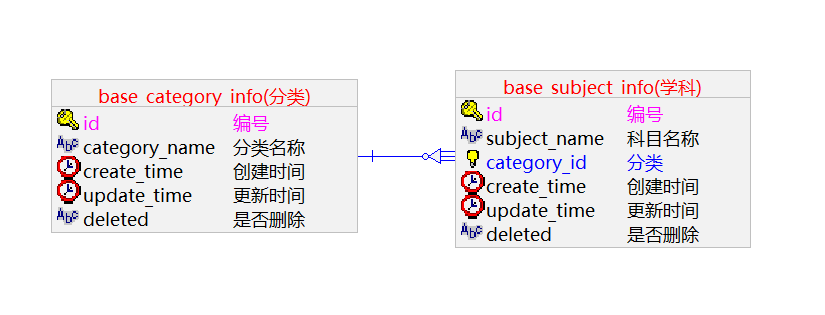

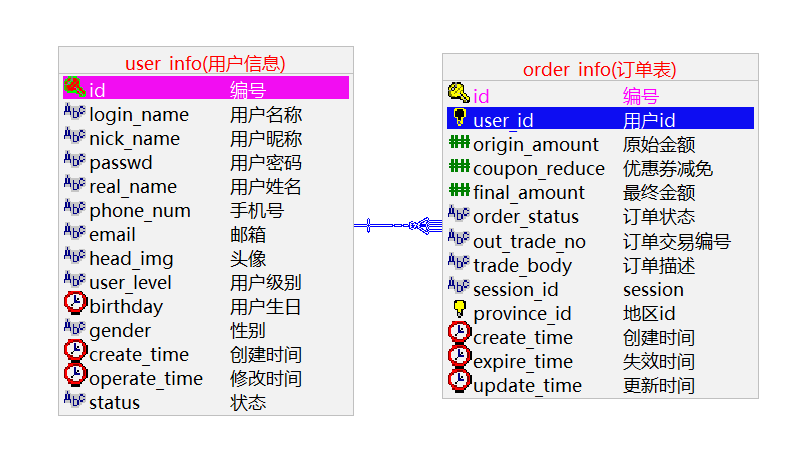

效果展示¶
以此类推¶

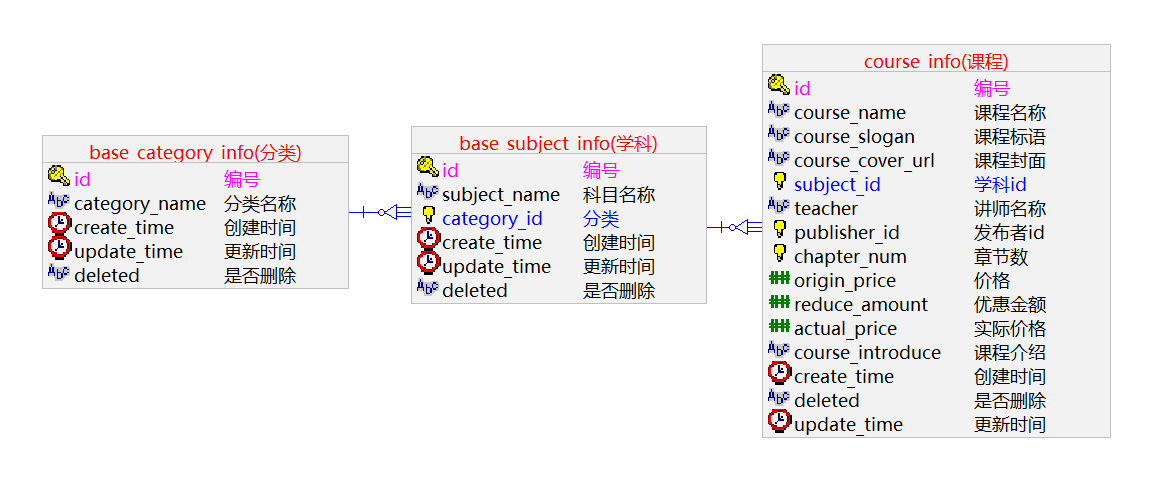

课程信息分支¶
订单分支¶

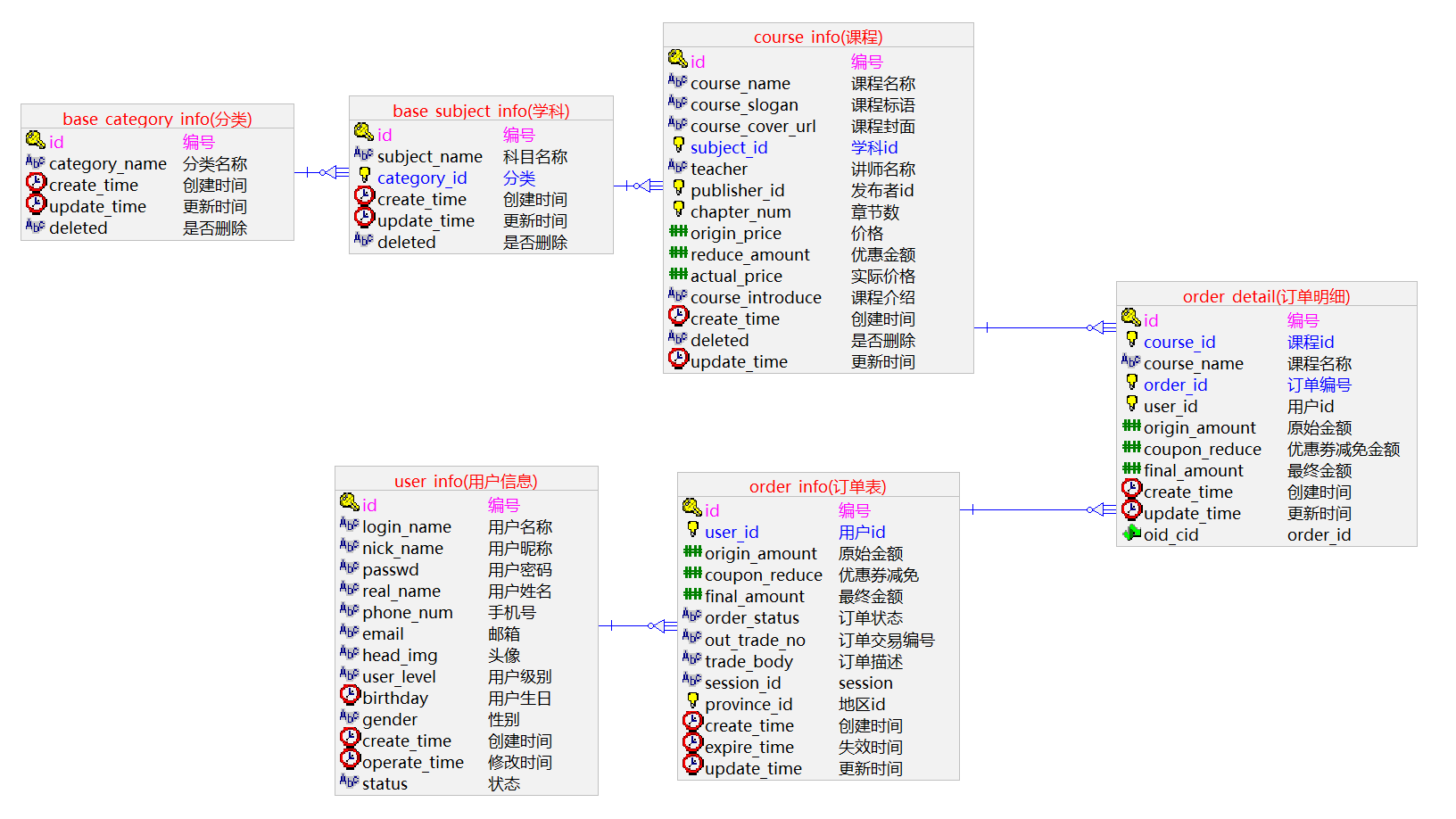

用户订单关联¶
通过两个一对多，将多对多关联。
使用技巧¶
按住shift键，用鼠标点击表，进行多选，可实现批量移动
按住ctrl键，用鼠标圈选表，也可进行多选，实现批量移动
自我实践¶
完成其他表的业务分析。
